绝缘轴承安装注意事项
■ 安装时不要用锤子直接敲击轴承表面。 ■ 不要使用表面有缺陷的绝缘轴承。 ■ 清洗干净轴承室及轴承，丌得粘附有导电体。 ■ 选择合适的挡肩，以避免电流从轴承侧面流过轴承。 ■ 轴承室上需至少 0.5mm 深，斜度 10-15°的倒角。 ■ 对于直流电机，在电阻测试期间需将轴接地。
■ 安装时不要用锤子直接敲击轴承表面。 ■ 不要使用表面有缺陷的绝缘轴承。 ■ 清洗干净轴承室及轴承，丌得粘附有导电体。 ■ 选择合适的挡肩，以避免电流从轴承侧面流过轴承。 ■ 轴承室上需至少 0.5mm 深，斜度 10-15°的倒角。 ■ 对于直流电机，在电阻测试期间需将轴接地。

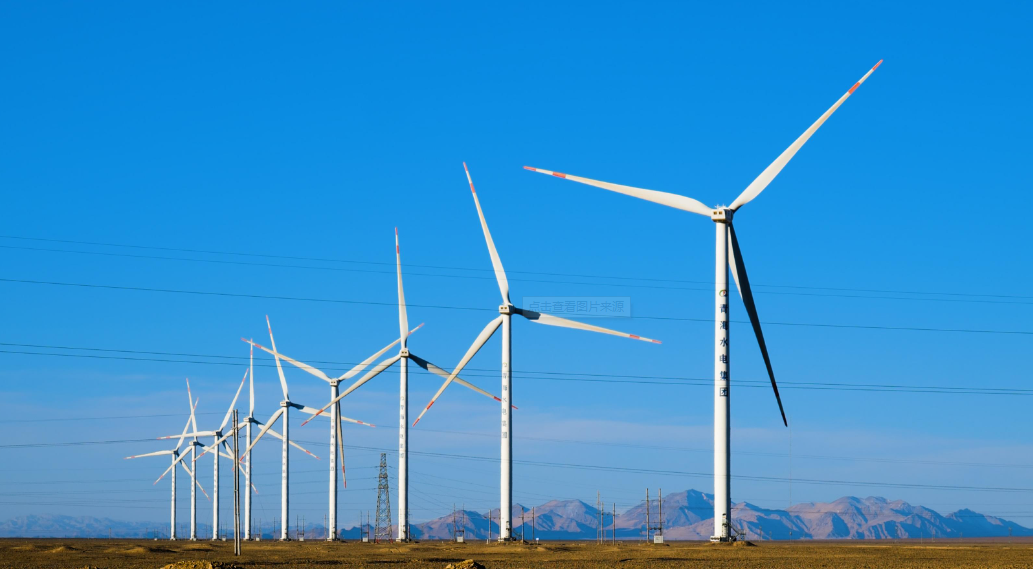

技术数据 功率 1560 KW 转速 1800 rpm 技术要求 防止电机内部的感应电压产生电流破坏轴承。 解决方案 在风力发电机存在电压的快速切换，产生的调频电流将会同时通过两端的轴承，故两端均采用内圈 带绝缘涂层的深沟球轴承 HC6332MEI26/C3，采用 Mobil SHC 110 润滑

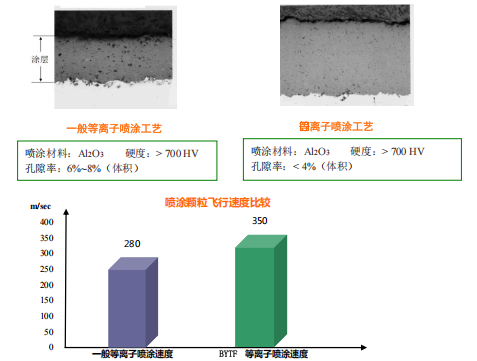

●较低孔隙率 采用超细级陶瓷粉末，专业高速等离子喷涂，粉末颗粒飞行速度较普通等离子高，能实现较高的致密性，孔隙率可控制在 4%以下，使得轴承在相对潮湿环境下仍能获得较好的绝缘性能。 ●BYTF 等离子喷涂速度 良好的结合强度 BYTF等离子喷涂的高速性能确保轴承表面结合强度大于 20MPa，最高可
由于电机在设计和制造过程中，不可避免的造成磁路中存在不平衡的磁阻，电机轴在旋转的过程中切割磁通，从而产生轴电压； ● 常用的变频电机，因电源电压含有较高次的谐波分量，在电压脉冲分量的作用下，定子绕组线圈端部、接线部分、转轴之间产生电磁感应，使转轴的电位发生变化，从而产生轴电压； ● 另外，电机在

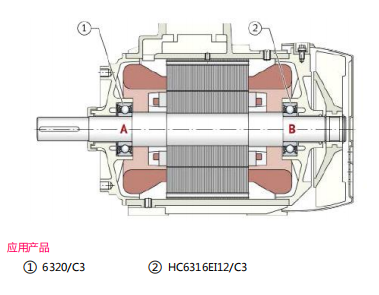

在该感应电机的的风扇端使用一套表面喷涂绝缘深沟球轴承 HC6316EI12/C3，驱动端使用一套普 通深沟球轴承 6320/C3，如下图所示。带绝缘层的深沟球轴承切断了沿轴产生的感应电压引起的电流回路，两端轴承采用脂润滑，需安装再润滑装置。

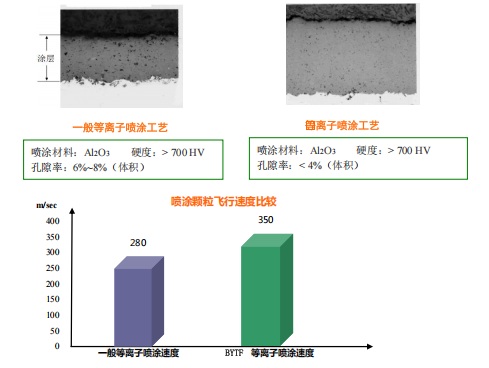

BYTF电绝缘轴承涂层特性 较低孔隙率 采用超细级陶瓷粉末，专业高速等离子喷涂，粉末颗粒飞行速度较普通等离子高，能实现较高的致密性，孔隙率可控制在 4%以下，使得轴承在相对潮湿环境下仍能获得较好的绝缘性能。 良好的结合强度 BYTF等离子喷涂的高速性能确保轴承表面结合强度大于 20MPa，最高可达

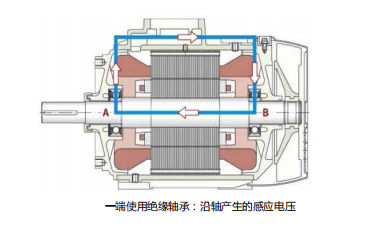

沿轴产生的感应电压——由于电机内部磁通量分布不均匀，尤其在一些极对数较少的电机中，沿轴产生的感应电压会产生同时经过轴承 A——轴承座——轴承 B 的电流回路，如下图所示。此时，只要在电机非驱动端进行绝缘就可以完全切断电流回路。

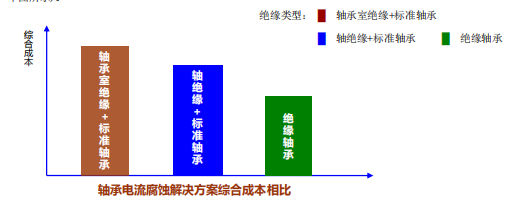

一般来说，完全消除掉轴承内部的电势差是非常困难的，然而，我们如果能够阻止或大大降低通过轴承的电流，就可以防止轴承发生电腐蚀。为此，BYTF开发了电绝缘轴承，用来提高轴承运行的可靠性和机器设备的使用寿命。与其它用于保护轴承的绝缘方法或措施相比，BYTF电绝缘轴承是种更经济和实用的解决方案(如下图所示)
